Призначений для демонстрації:
- Законів відбиття і заломлення світла, повного внутрішнього відображення, граничного кута відбиття;
- Заломлення променів світла в пластині з плоскопараллельними гранями і при проходженні через призму;
- Заломлення променів світла в лінзах;
- Побудови зображення предмета за двома точками, що не лежать на головній оптичній осі лінзи або дзеркала;
- Побудови ходу променів в трубі Кеплера, трубі Галілея та в мікроскопі.

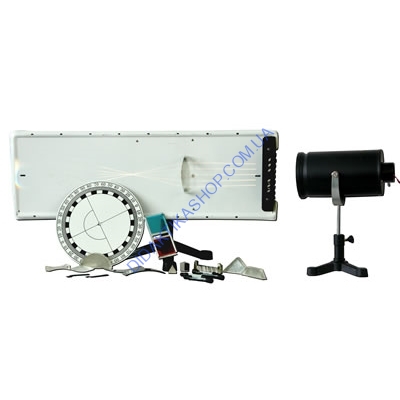

Комплектація.
1. Освітлювач, що живиться від джерела струму напругою в 12 В і може працювати автономно для отримання тіньової проекції статичних та динамічних фізичних моделей.
2. Сталевий прямокутний екран білого кольору з чорними мітками.
3. Комплект оптики: призма прямокутна, призма трапециевидна, дзеркало плоске в рамці, на зворотному боці якого поміщена рифлена металева пластина для демонстрації дифузного віддзеркалення, дзеркало увігнуте, дзеркало опукле, лінза напівциліндрична, лінза двоопукла з великою фокусною відстанню (F = 140 мм), лінза двоопукла з малою фокусною відстанню (F = 70 мм), лінза ввігнута (F = 70 мм), дві малих призми і екран малий. Всі елементи оптики мають магнітне кріплення на екранах.
